مضخة الخرسانة

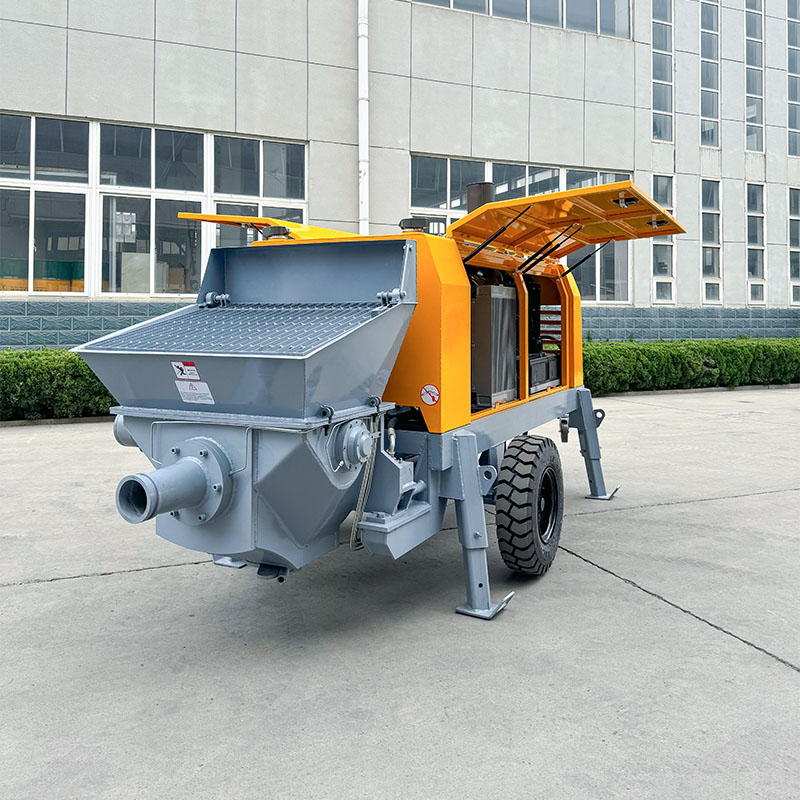

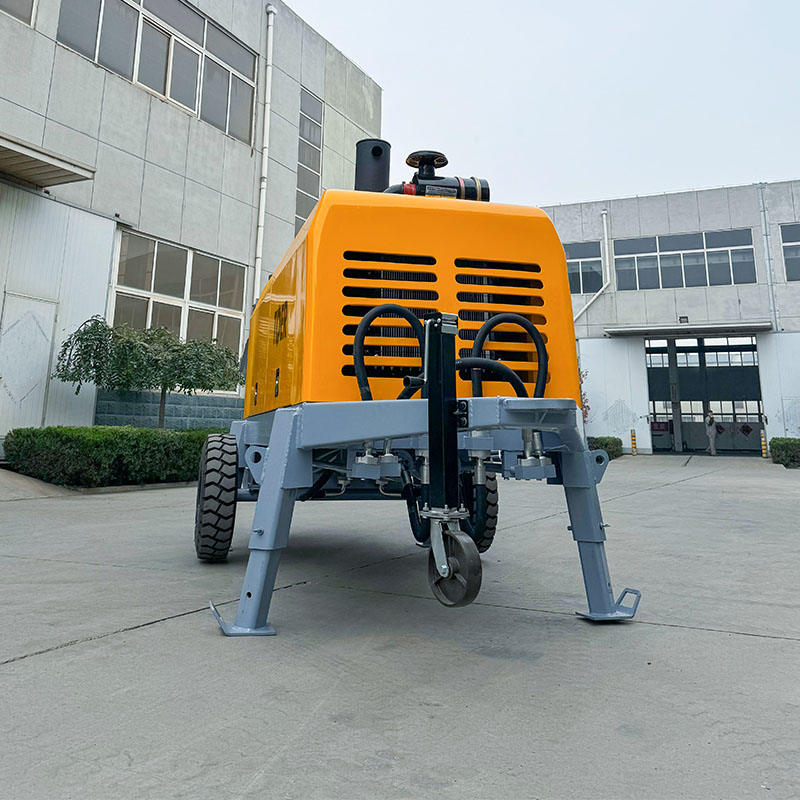

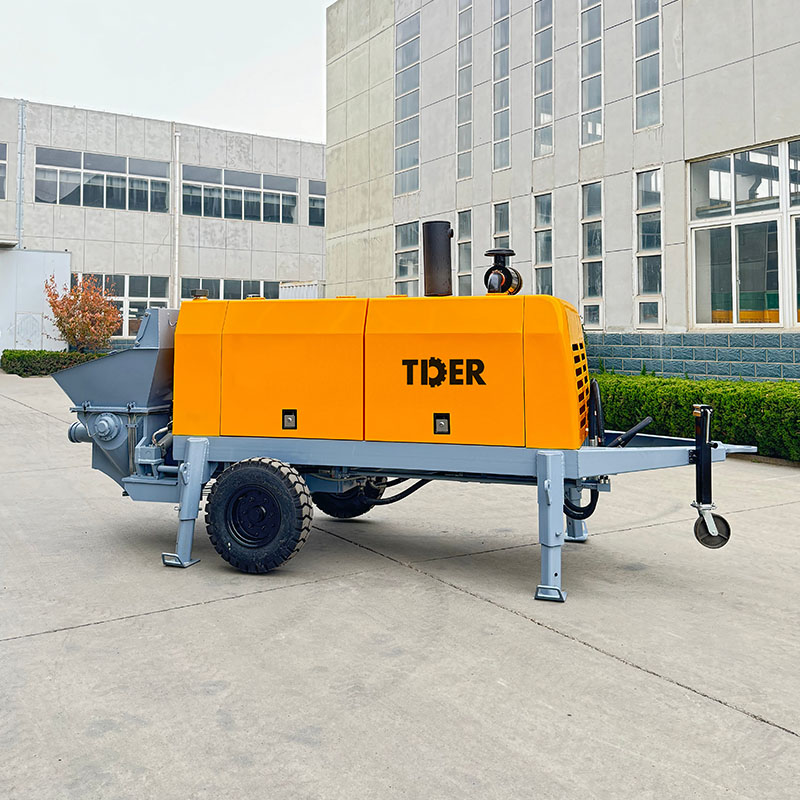

TCP40-13-60R
سمات
نظام تحكم ذكي للضخ الثقيل
يقوم نظام التحكم الذكي القائم على وحدة التحكم المنطقية القابلة للبرمجة (PLC) بمراقبة حمل الضخ باستمرار، ويضبط سرعة المحرك ديناميكيًا للحفاظ على التوازن الهيدروليكي الأمثل. وهذا يضمن إنتاجًا مستقرًا عالي الضغط حتى في ظروف نقل الخرسانة لمسافات طويلة وفي ظروف مقاومة عالية، مما يحسن موثوقية التشغيل في المشاريع واسعة النطاق.
بنية توصيل الطاقة الهيدروليكية عالية السعة
صُمم نظام مضخة المكبس ذات القدرة الثابتة لتحقيق استقرار عالٍ في الأداء، مما يضمن نقلًا فعالًا للطاقة وتوصيلًا ثابتًا للضغط في ظل دورات التشغيل الشاقة. يُحسّن النظام الكفاءة الهيدروليكية مع الحفاظ على المتانة في عمليات الضخ المستمرة ذات الأحمال العالية.
قدرة توصيل الخرسانة لمسافات طويلة تحت ضغط عالٍ
بفضل إنتاج يصل إلى 42 م³/ساعة ومسافة توصيل أفقية قصوى تبلغ 550 مترًا، تم تصميم TCP40-13-60R لمشاريع البنية التحتية الصعبة مثل الجسور والأنفاق والمباني الشاهقة، حيث يكون الضخ المستقر بعيد المدى أمرًا ضروريًا.
نظام محرك عالي القدرة للتشغيل المستمر تحت الأحمال الثقيلة
بفضل محرك الديزل بقوة 60 كيلو واط، يوفر النظام استقرارًا أقوى للضغط وقدرة إنتاجية أعلى، مما يضمن أداءً موثوقًا به في ظل ظروف البناء الشاقة لفترات طويلة.
نظام ضخ مُعزز لظروف المواد القاسية
يضمن نظام الصمام S المزود بتعويض مانع التسرب العائم بالإضافة إلى مكونات السبائك المقاومة للتآكل أداءً مستقرًا في ظل ظروف الخرسانة عالية الاحتكاك، مما يقلل من وقت التوقف ويطيل فترات الخدمة.
تحديد
| أقصى إنتاج نظري للخرسانة (ضغط عالٍ / ضغط منخفض) | م³/ساعة | 23 / 42 |
| أقصى ضغط لضخ الخرسانة (ضغط مرتفع / ضغط منخفض) | ميجا باسكال | 13 / 6.3 |
| أقصى مسافة ضخ (أفقي / رأسي) | m | 550 / 180 |
| أسطوانة توصيل الخرسانة (القطر الداخلي × الشوط) | mm | Φ160 × 1000 |
| سعة القادوس × ارتفاع التغذية | الطول × مم | 400 × 1100 |
| نطاق هبوط الخرسانة | mm | 100–230 |
| قوة محرك الديزل | kW | 60 |
| سعة خزان الزيت الهيدروليكي | L | 320 |
| سعة خزان وقود الديزل | L | 90 |
| أقصى حجم للركام (أنبوب بقطر 108 مم) | mm | 35 |
| أقصى حجم للركام (أنبوب بقطر 133 مم) | mm | 40 |
| نوع صمام التوزيع | / | صمام أنبوب S |
| وزن الآلة | kg | 3100 |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | mm | 4300 × 1670 × 1680 |
| طول خط أنابيب التوصيل القياسي | m | 100 |
| الوزن الإجمالي (بما في ذلك خط أنابيب التوصيل بطول 100 متر) | kg | 4500 |
