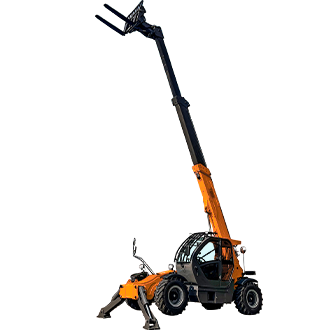

رافعة تلسكوبية سعة 3.5 طن
FT35

رافعة تلسكوبية سعة 3.5 طن
FT35
3500 kg
10500 mm
6100 mm
صُممت رافعة FT35-3510 للعملاء الذين يحتاجون إلى ارتفاع عمل أكبر بكثير من آلة من فئة 3.5 طن. يُوسّع ذراعها ثلاثي المراحل بطول 10.5 متر نطاق العمل لعمليات التكديس على ارتفاعات عالية، ومواد البناء المرتفعة، ومهام الوضع التي لا تستطيع آلة بطول 7 أمتار الوصول إليها.
يوفر النظام الهيدروليكي الحساس للحمل والصمام متعدد الاتجاهات الكهروضوئي استجابة هيدروليكية مضبوطة عند رفع ذراع الرافعة وتمديدها وتحديد موضعها. ومع زيادة مدى الوصول، تزداد أهمية الحركة الدقيقة لأن مدخلات التحكم الصغيرة يمكن أن تُحدث حركات أكبر في نهاية ذراع الرافعة.
تجمع رافعة FT35-3510 بين المثبتات، وثقل موازن مصبوب يزن 500 كجم، وفولاذ عالي القوة من نوع BS1000. تعمل هذه العناصر معًا حول ذراع الرافعة الطويلة، مما يمنح الآلة منصة عمل أكثر متانة للعمليات المرتفعة الصعبة.
يعمل نظام تحديد عزم الحمل بالتزامن مع نظام الوزن بنسبة 0.5% لتزويد المشغل بإدراك أفضل لتغيرات ظروف الحمل. كما يقلل نظام التسوية التلقائية للشوكة من الحاجة إلى إجراء تعديلات مستمرة على الملحقات أثناء وضع المعدات في أماكن مرتفعة.
تتيح أوضاع المناولة الذكية الثلاثة للمشغلين طرقًا مختلفة للتعامل مع الأعمال المتكررة عالية المستوى. يدعم وضع الدفعات حركة المواد عموديًا، بينما يسمح الوضع اليدوي للمشغل بالتحكم المباشر عند الحاجة. يساعد نظام التخميد عند نهاية الوضع على تقليل الصدمات الهيدروليكية عندما تقترب أسطوانات الرفع والإمالة والتلسكوب من حدودها القصوى.
| العرض الرئيسي | السعة القصوى | kg | 3500 |
| أقصى ارتفاع للرفع | m | 10.5 | |
| أقصى قدر من التواصل | m | 6.1 | |
| الوزن والأبعاد | الطول الإجمالي حتى العربة | m | 5.8 |
| طول وجه الشوكة | m | 7 | |
| العرض الإجمالي | m | 2.2 | |
| الارتفاع الكلي | m | 2.55 | |
| قاعدة العجلات | m | 3.15 | |
| الخلوص الأرضي | m | 0.35 | |
| العرض الإجمالي للكابينة | m | 0.84 | |
| زاوية إمالة لأعلى | ° | 12 | |
| زاوية الإمالة للأسفل | ° | 114 | |
| نصف قطر الدوران الخارجي (فوق الإطارات) | m | 4.25 | |
| الوزن بدون حمولة (مع الشوكات) | kg | 9500 | |
| الإطارات | نوع الإطار | — | هوائي |
| مقاس الإطار القياسي | — | 16/70-20 | |
| شوكات | طول / عرض / مقطع الشوكة | mm | 1220 × 125 / 50 |
| أداء | وقت الرفع | s | 10 |
| وقت التخفيض | s | 7 | |
| وقت التمديد | s | 12 | |
| وقت التراجع | s | 8.6 | |
| وقت الازدحام | s | 4.8 | |
| وقت التفريغ | s | 3.4 | |
| محرك | ماركة المحرك | — | يوشاي |
| طراز المحرك | — | YCD4M22T-105 | |
| القدرة المقدرة | kW | 77.3 | |
| الانتقال | نوع ناقل الحركة | — | محول عزم الدوران |
| عدد التروس (للأمام / للخلف) | — | 46055 | |
| أقصى سرعة سفر | كم/ساعة | 35 | |
| فرامل اليد | — | فرامل قطع الهواء الأوتوماتيكية | |
| فرامل الخدمة | — | فرامل متعددة الأقراص مغمورة بالزيت على المحورين الأمامي والخلفي | |
| الهيدروليكا | نوع المضخة الهيدروليكية | — | مضخة تروس |
| التدفق الهيدروليكي / الضغط | لتر/دقيقة / بار | 100 | |
| سعات الخزانات | زيت المحرك | L | 5.5 |
| زيت هيدروليكي | L | 70 | |
| خزان الوقود | L | 95 | |
| الضوضاء والاهتزاز | الضوضاء في وضعية القيادة (Lpa) | dB | 82 |
| الضوضاء البيئية (Lwa) | dB | 105 | |
| اهتزاز اليد/الذراع | م/ث² | <2.50 | |
| متنوع | عجلة القيادة (أمامية / خلفية) | — | 2/2 |
| عجلات القيادة (الأمامية / الخلفية) | — | 2/2 | |
| اعتماد كابينة الأمان | — | كابينة من المستوى الثاني FOPS |
