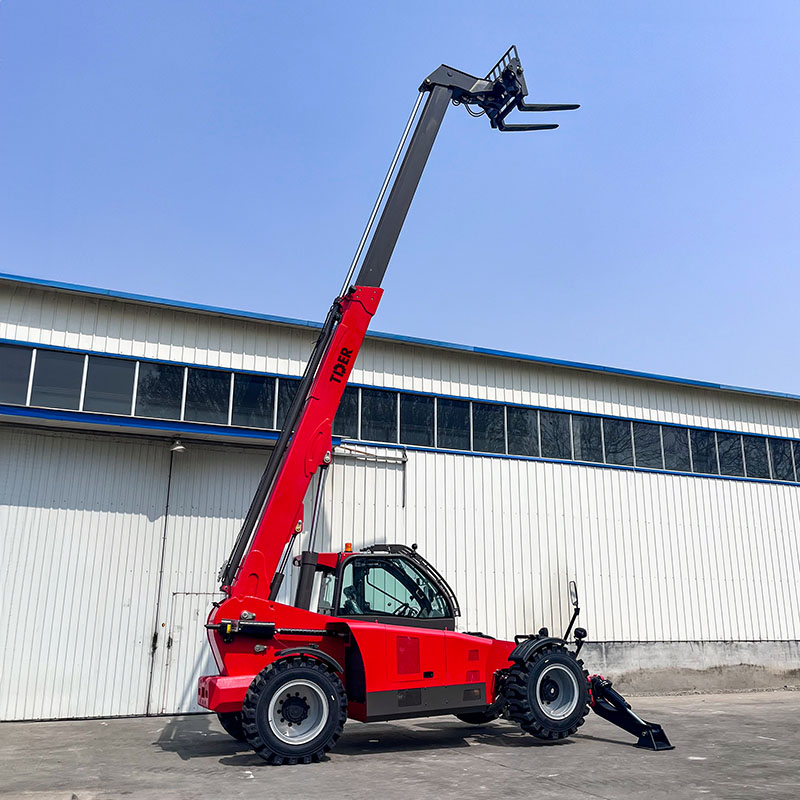

رافعة تلسكوبية سعة 4 أطنان
FT40

رافعة تلسكوبية سعة 4 أطنان
FT40
4000 kg
10500 mm
4500 mm

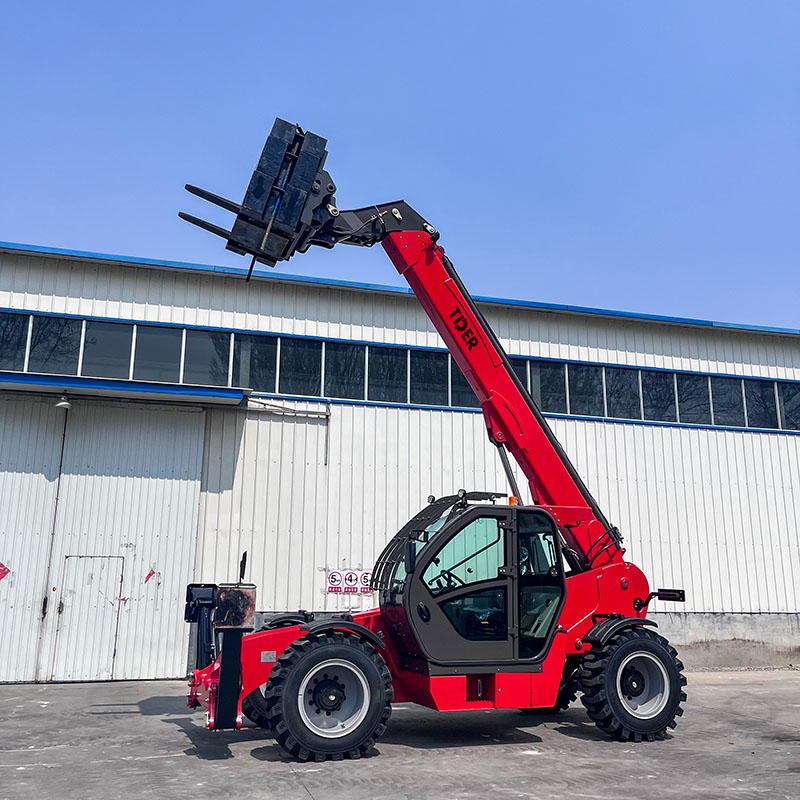

إنّ جهاز FT40 ليس مجرد نسخة ذات سعة أكبر من رافعة مواد عامة. فمزيجه من ذراع ثلاثي المراحل بطول 10.5 متر، ومثبتات، وهيكل شديد التحمل، يجعله مناسبًا لبيئات البناء التي تتطلب رفع المواد ووضعها وإعادة وضعها عبر مناطق عمل متغيرة.
تستخدم رافعة FT40 إطارًا متينًا مقاومًا للالتواء بتصميم هيكلي مغلق وسماكة مواد كبيرة. يساعد هذا التصميم القوي الآلة على حمل حمولات فعالة عالية بأمان مع الحفاظ على سلامة الهيكل أثناء عمليات الرفع والمناولة المتكررة.
نادراً ما توفر مواقع البناء مساحة غير محدودة حول كل حمولة. يدعم نظام التوجيه بالعجلات الأمامية الحركة الطبيعية، ويقلل نظام التوجيه الرباعي من متطلبات الانعطاف، بينما يساعد نظام التوجيه الجانبي في تحديد المواقع الجانبية. وهذا يمنح FT40 خيارات أكثر عند الاقتراب من المباني والشاحنات ومناطق العمل الضيقة.

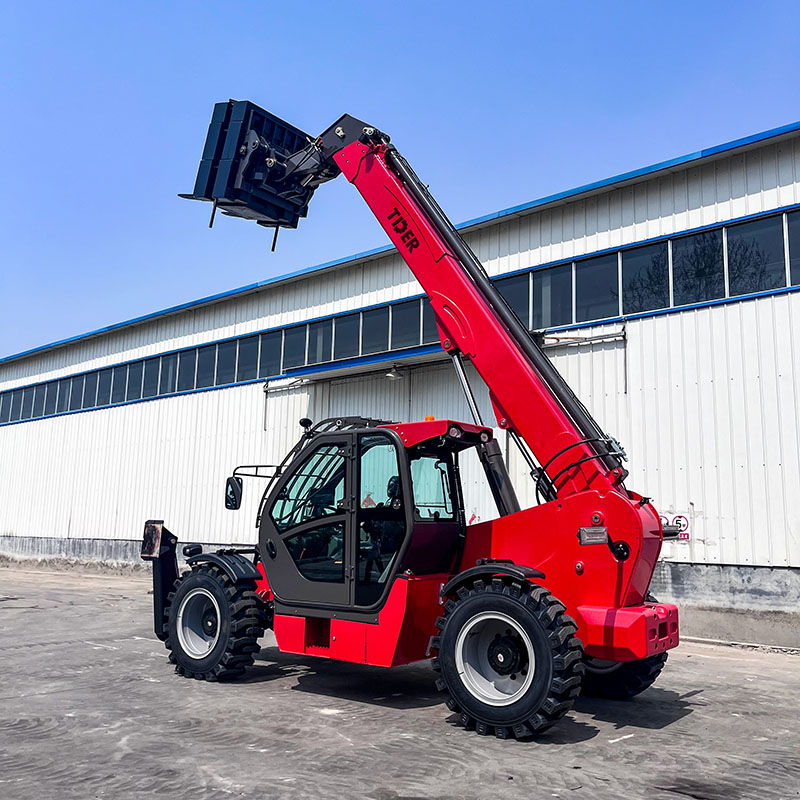

يقوم النظام الهيدروليكي الحساس للحمل ونظام التحكم الكهرو-تناسبي للصمامات بضبط الاستجابة الهيدروليكية وفقًا لمتطلبات التشغيل. وهذا يدعم حركات ذراع الرافعة والملحقات بشكل متحكم به، مع تجنب الحاجة إلى الاعتماد كليًا على خرج هيدروليكي عالٍ طوال دورة العمل.
يُوفر محرك ديزل بقوة 85 كيلوواط، ونظام دفع رباعي، ومحور دفع رطب، وإطارات بدون أنابيب مقاس 400/70-24، الأساس الميكانيكي اللازم لرافعة FT40 لأعمال البناء. كما يُسهم نظام الكبح الهيدروليكي ونظام الحركة المُتحكم به إلكترونيًا في دعم الحركة المتكررة في موقع العمل، بينما يُساعد نظام التخميد في وضعية النهاية على سلاسة تشغيل ذراع الرافعة.
| العرض الرئيسي | السعة القصوى | kg | 4000 |
| أقصى ارتفاع للرفع | m | 10.5 | |
| أقصى قدر من التواصل | m | 4.5 | |
| الوزن والأبعاد | الطول الإجمالي حتى العربة | m | 6.4 |
| طول وجه الشوكة | m | 7.62 | |
| العرض الإجمالي | m | 2.4 | |
| الارتفاع الكلي | m | 2.55 | |
| قاعدة العجلات | m | 3.15 | |
| الخلوص الأرضي | m | 0.38 | |
| العرض الإجمالي للكابينة | m | 0.84 | |
| زاوية إمالة لأعلى | ° | 12 | |
| زاوية الإمالة للأسفل | ° | 114 | |
| نصف قطر الدوران الخارجي (فوق الإطارات) | m | 4.1 | |
| الوزن بدون حمولة (مع الشوكات) | kg | 12800 | |
| الإطارات | نوع الإطار | — | شبه صلب |
| مقاس الإطار القياسي | — | 16/70-24 | |
| شوكات | طول / عرض / مقطع الشوكة | mm | 1220 × 125 / 50 |
| أداء | وقت الرفع | s | 18 |
| وقت التخفيض | s | 14.4 | |
| وقت التمديد | s | 17.9 | |
| وقت التراجع | s | 16.5 | |
| وقت الازدحام | s | 5.1 | |
| وقت التفريغ | s | 4 | |
| محرك | ماركة المحرك | — | يوشاي |
| طراز المحرك | — | YCD4J22T-125 | |
| القدرة المقدرة | kW | 85 | |
| الانتقال | نوع ناقل الحركة | — | محول عزم الدوران |
| عدد التروس (للأمام / للخلف) | — | 46116 | |
| أقصى سرعة سفر | كم/ساعة | 40 | |
| فرامل اليد | — | فرامل قطع الهواء الأوتوماتيكية | |
| فرامل الخدمة | — | فرامل متعددة الأقراص مغمورة بالزيت على المحورين الأمامي والخلفي | |
| الهيدروليكا | نوع المضخة الهيدروليكية | — | مضخة تروس |
| التدفق الهيدروليكي / الضغط | لتر/دقيقة / بار | 150 | |
| سعات الخزانات | زيت المحرك | L | 5.5 |
| زيت هيدروليكي | L | 70 | |
| خزان الوقود | L | 95 | |
| الضوضاء والاهتزاز | الضوضاء في وضعية القيادة (Lpa) | dB | 82 |
| الضوضاء البيئية (Lwa) | dB | 105 | |
| اهتزاز اليد/الذراع | م/ث² | <2.50 | |
| متنوع | عجلة القيادة (أمامية / خلفية) | — | 2/2 |
| عجلات القيادة (الأمامية / الخلفية) | — | 2/2 | |
| اعتماد كابينة الأمان | — | كابينة من المستوى الثاني FOPS |
