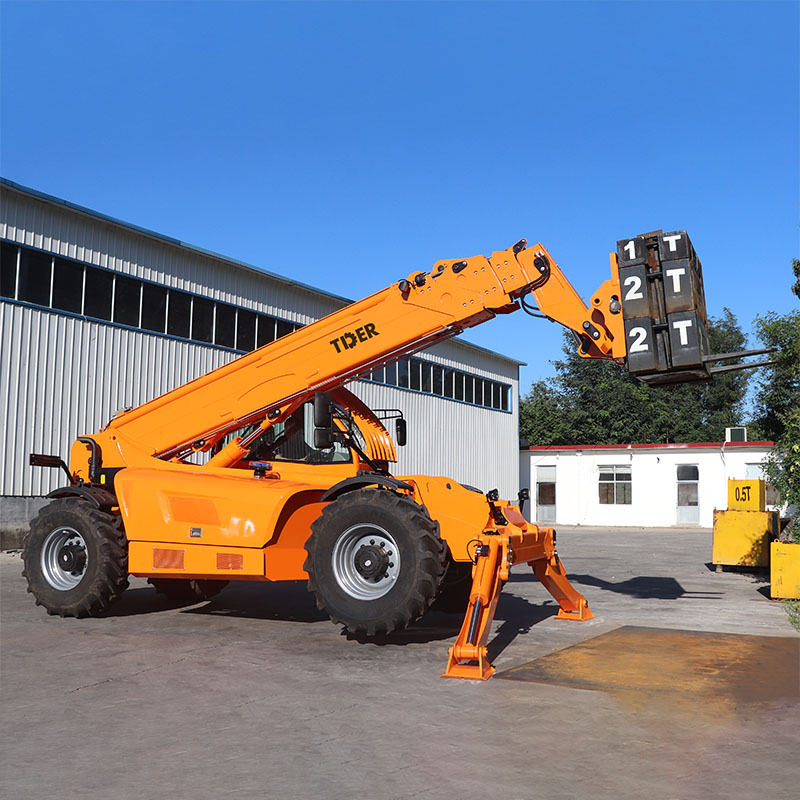

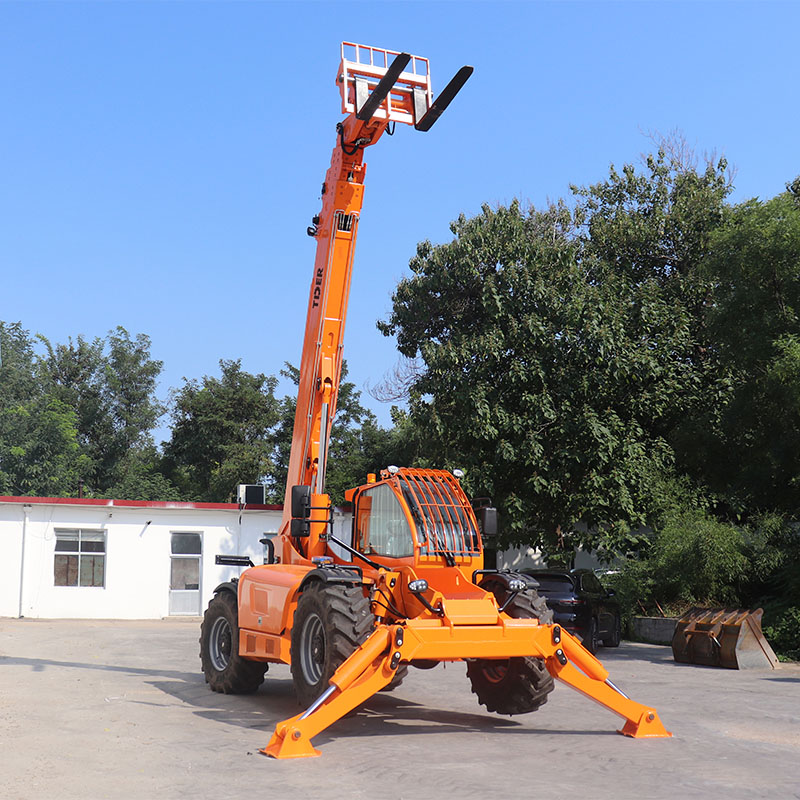

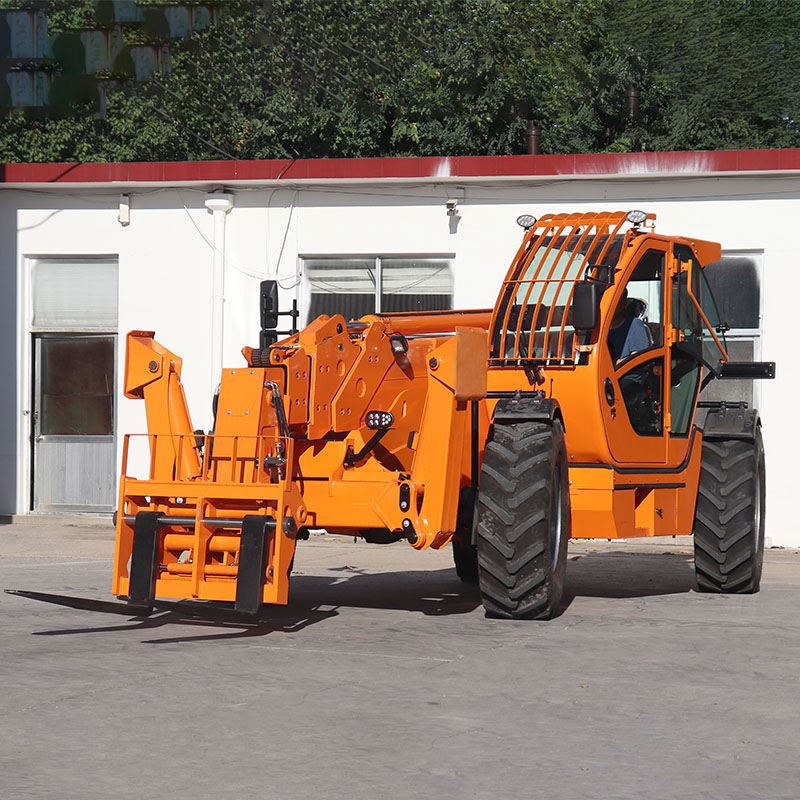

رافعة تلسكوبية سعة 5 أطنان
FT50

رافعة تلسكوبية سعة 5 أطنان
FT50
5000 kg
13600 mm
7000 mm
تنتقل رافعة FT50 إلى فئة تطبيقات مختلفة بفضل ذراعها ثلاثي المراحل بطول 13.6 متر وحمولتها البالغة 5 أطنان. وهي مصممة للعملاء الذين يحتاجون إلى وضع مواد أثقل على مسافة أبعد من الآلة وعلى ارتفاعات أعلى مما تستطيع معدات مناولة المواد التقليدية تحقيقه بسهولة.
تتيح وظيفة إمالة الهيكل المدمجة للمشغلين طريقة إضافية لتكييف وضعية عمل الآلة مع ظروف الأرض غير المستوية أو المتغيرة. وتكتسب هذه الميزة أهمية خاصة عند تنفيذ عمليات الوصول لمسافات طويلة والتي تتطلب تحديدًا دقيقًا لوضع الآلة قبل وضع الحمولة.
يعمل ثقل موازن مصبوب يزن 1.8 طن مع هيكل فولاذي عالي القوة من طراز BS1000 لدعم تصميم الماكينة ذي السعة العالية والذراع الطويل. وينصب التركيز على تحقيق التوازن بين الحمولة والمدى واستقرار الماكينة كنظام متكامل.
تُوفر مضخة متغيرة الإزاحة حساسة للحمل ونظام تحكم هيدروليكي تناسبي مُخصص تشغيلاً سريع الاستجابة وفقاً للعمل المُنجز. وهذا يسمح للمشغل بإجراء حركات مُتحكم بها أثناء الرفع ووضع الملحقات، خاصةً عند العمل باتجاه الجزء الخارجي من نطاق ذراع الرافعة.
يُوفر نظام الوزن المُدمج دقة تصل إلى 0.5%، بينما يُساعد نظام تحديد عزم الحمل المُشغل على مُراقبة ظروف الحمل المُتغيرة. كما يُكمّل نظام تعديل المقعد الكهربائي وتدفئة المقعد مقصورة القيادة المُكيّفة، مما يُوفر راحةً للمُشغلين الذين يقضون فترات طويلة في مهام البناء الشاقة باستخدام رافعة تلسكوبية. بالنسبة للعملاء الذين يُقارنون رافعة تلسكوبية كبيرة، تجمع FT50 بين مدى الوصول والحمولة وقابلية التكيف على مستوى الماكينة، بدلاً من الاعتماد على السعة فقط.
| العرض الرئيسي | السعة القصوى | kg | 5000 |
| أقصى ارتفاع للرفع | m | 13.6 | |
| أقصى قدر من التواصل | m | 7 | |
| الوزن والأبعاد | الطول الإجمالي حتى العربة | m | 6.4 |
| طول وجه الشوكة | m | 7.62 | |
| العرض الإجمالي | m | 2.4 | |
| الارتفاع الكلي | m | 2.55 | |
| قاعدة العجلات | m | 3.15 | |
| الخلوص الأرضي | m | 0.38 | |
| العرض الإجمالي للكابينة | m | 0.84 | |
| زاوية إمالة لأعلى | ° | 12 | |
| زاوية الإمالة للأسفل | ° | 114 | |
| نصف قطر الدوران الخارجي (فوق الإطارات) | m | 4.1 | |
| الوزن بدون حمولة (مع الشوكات) | kg | 13300 | |
| الإطارات | نوع الإطار | — | بدون أنابيب |
| مقاس الإطار القياسي | — | 440/80-24 | |
| شوكات | طول / عرض / مقطع الشوكة | mm | 1220 × 125 / 50 |
| أداء | وقت الرفع | s | 18 |
| وقت التخفيض | s | 14.4 | |
| وقت التمديد | s | 17.9 | |
| وقت التراجع | s | 16.5 | |
| وقت الازدحام | s | 5.1 | |
| وقت التفريغ | s | 4 | |
| محرك | ماركة المحرك | — | يوشاي |
| طراز المحرك | — | YCD4J22T-125 | |
| القدرة المقدرة | kW | 91 | |
| الانتقال | نوع ناقل الحركة | — | محول عزم الدوران |
| عدد التروس (للأمام / للخلف) | — | 46116 | |
| أقصى سرعة سفر | كم/ساعة | 40 | |
| فرامل اليد | — | فرامل قطع الهواء الأوتوماتيكية | |
| فرامل الخدمة | — | فرامل متعددة الأقراص مغمورة بالزيت على المحورين الأمامي والخلفي | |
| الهيدروليكا | نوع المضخة الهيدروليكية | — | مضخة تروس |
| التدفق الهيدروليكي / الضغط | لتر/دقيقة / بار | 167 / 265 | |
| سعات الخزانات | زيت المحرك | L | 5.5 |
| زيت هيدروليكي | L | 70 | |
| خزان الوقود | L | 95 | |
| الضوضاء والاهتزاز | الضوضاء في وضعية القيادة (Lpa) | dB | 82 |
| الضوضاء البيئية (Lwa) | dB | 105 | |
| اهتزاز اليد/الذراع | م/ث² | <2.50 | |
| متنوع | عجلة القيادة (أمامية / خلفية) | — | 2/2 |
| عجلات القيادة (الأمامية / الخلفية) | — | 2/2 | |
| اعتماد كابينة الأمان | — | كابينة من المستوى الثاني FOPS |
