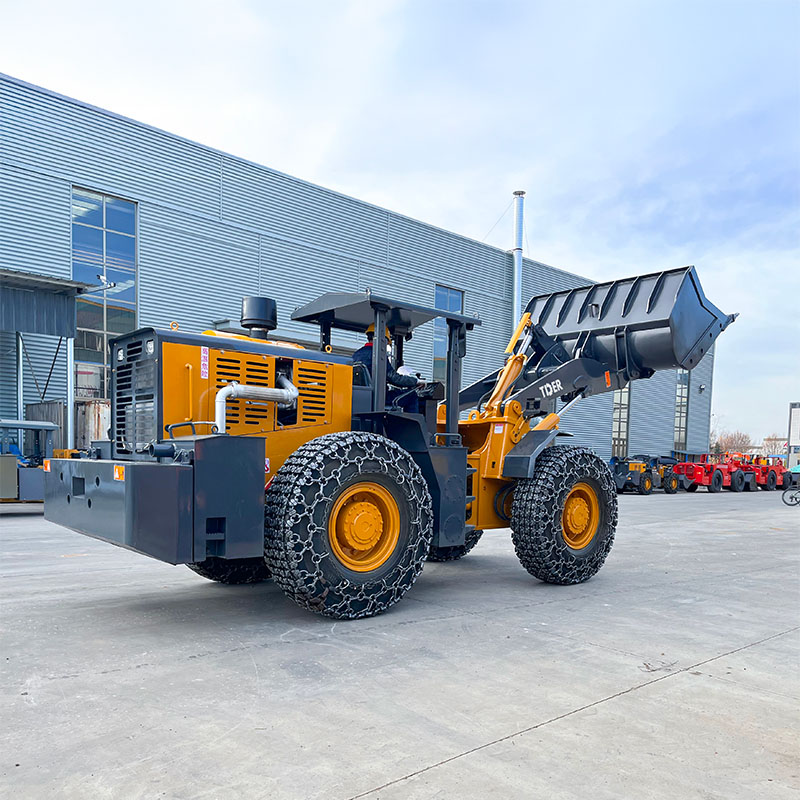

جرافة ذات عجلات تحت الأرض سعة 4 أطنان مزودة بمحرك ويتشاي

بفضل عرضها الإجمالي الذي لا يتجاوز 2.2 متر، وارتفاعها الذي لا يتجاوز 2.7 متر، وطولها الذي لا يتجاوز 7 أمتار، صُممت الجرافة ZT940U للعمل في أنفاق صغيرة تصل أبعادها إلى 4 × 3.5 متر. وهذا ما يجعل هذه الجرافة ذات العجلات مناسبة لممرات المناجم الضيقة حيث تؤثر أبعاد الآلة بشكل مباشر على سهولة الوصول.

يستخدم نظام تنقية العادم جهاز ترشيح مائي يُطلق العادم المعالج على شكل رذاذ مائي، مما يسمح للجسيمات بالترسب بسرعة. وهذا يُساعد على تقليل التلوث المحمول جواً داخل النفق، ويوفر بيئة عمل أنظف لعمليات التعدين تحت الأرض.

صُنعت حافة القطع للجرافة من فولاذ مقاوم للتآكل من الدرجة 400، وهي مزودة بأسنان تشبه أسنان الحفارات. صُممت حافة العمل المعززة خصيصًا للتعامل مع المواد الكاشطة عالية الكثافة، مثل خام الذهب وخام الحديد وخام النحاس، مما يساعدها على تحمل ظروف التحميل القاسية.

تستطيع آلة ZT940U تسلق منحدرات تصل إلى 15 درجة تحت حمولة كاملة. وبفضل مساعدة الرافعة، يمكنها أيضاً العمل على الطرق المائلة التي تصل إلى 25 درجة، مما يسمح لها بالتعامل مع بعض مهام الحفر والتطوير بالإضافة إلى أعمال التحميل والنقل التقليدية.

صُممت مظلة أمان مُعززة لحماية المشغل من الصخور المتساقطة وغيرها من المخاطر العلوية التي قد تُصادف في أعمال المناجم تحت الأرض. وتُضيف طبقة حماية مهمة عند التحميل أسفل أسقف المناجم وعلى طول مناطق حفر الصخور.

تستخدم الآلة إطارات ناعمة مقاومة للتآكل والثقوب بقياس 14.00-24 بوصة، بالإضافة إلى أربع سلاسل حماية متينة للإطارات. تساعد هذه السلاسل الإضافية على حماية الإطارات من الصخور الحادة والأسطح الخشنة، مما يدعم حركة أكثر موثوقية في ظروف العمل الصعبة تحت الأرض.

يُتيح ارتفاع التفريغ الأمامي القياسي البالغ 2.6 متر للرافعة ZT940U تحميل مركبات النقل في التعدين تحت الأرض، مع دعم تحميل شاحنات التفريغ خارج النفق. وهذا يمنح رافعة أمامية واحدة تحت الأرض مرونة أكبر في عمليات مناولة المواد تحت الأرض وعلى السطح.

يشتمل النظام الكهربائي على حماية مقاومة للماء والرطوبة ليناسب البيئات الرطبة تحت الأرض. ويساهم هذا التصميم في تحسين موثوقية النظام الكهربائي عند تعرض الآلة لظروف الأنفاق الرطبة أثناء عمليات التعدين اليومية.

توفر الجرافة الجانبية الاختيارية طريقة تفريغ بديلة في حال كانت عملية التفريغ الأمامي مقيدة بتصميم النفق أو ظروف العمل. يمنح هذا الخيار المشغلين مرونة أكبر عند مناولة المواد في مناطق التحميل الضيقة تحت الأرض.
