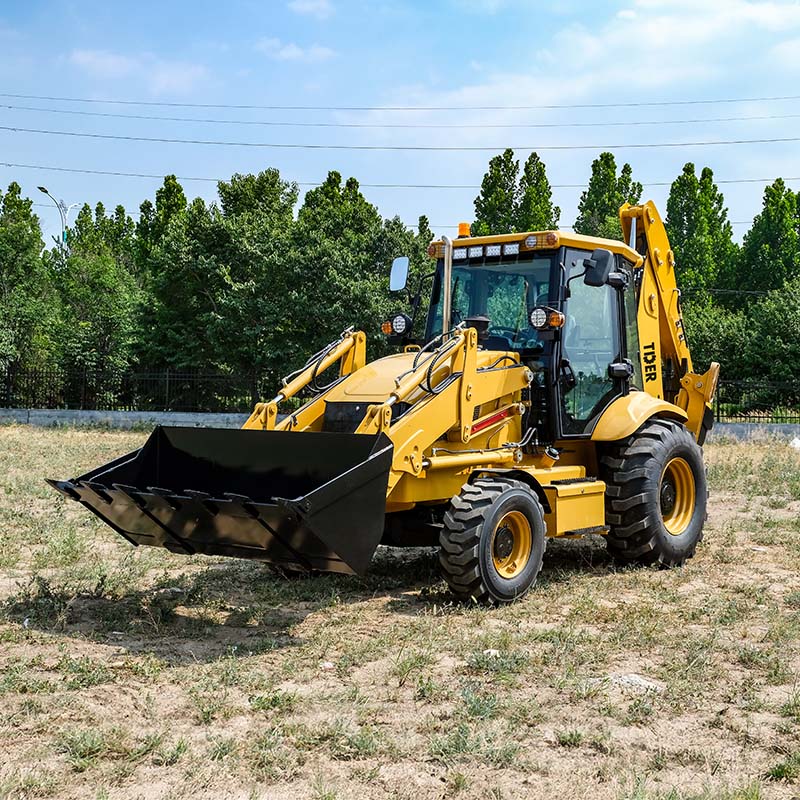

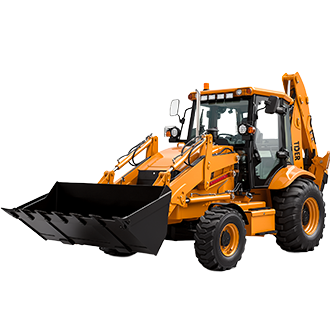

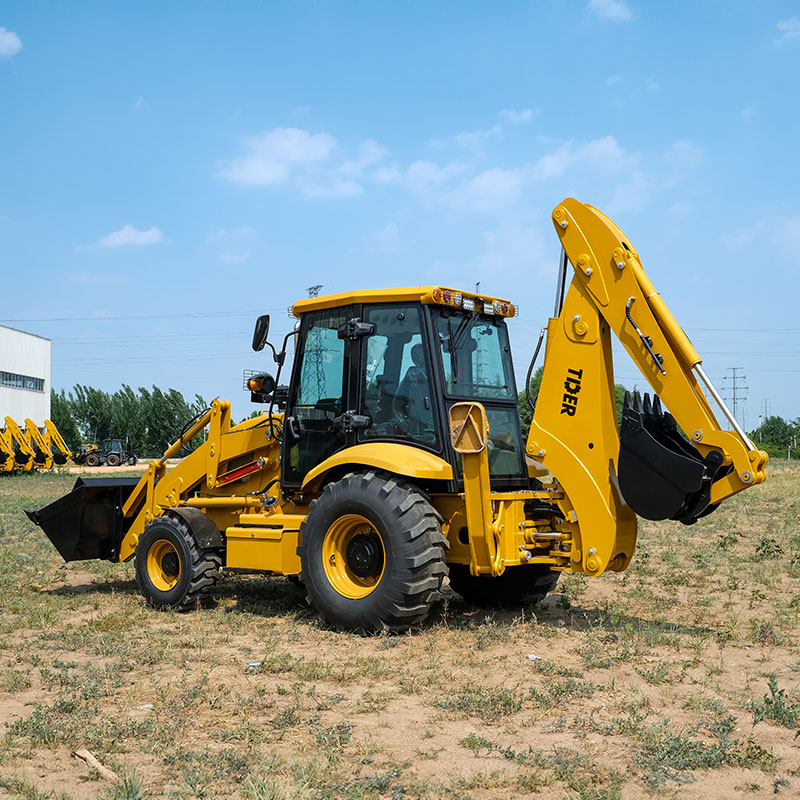

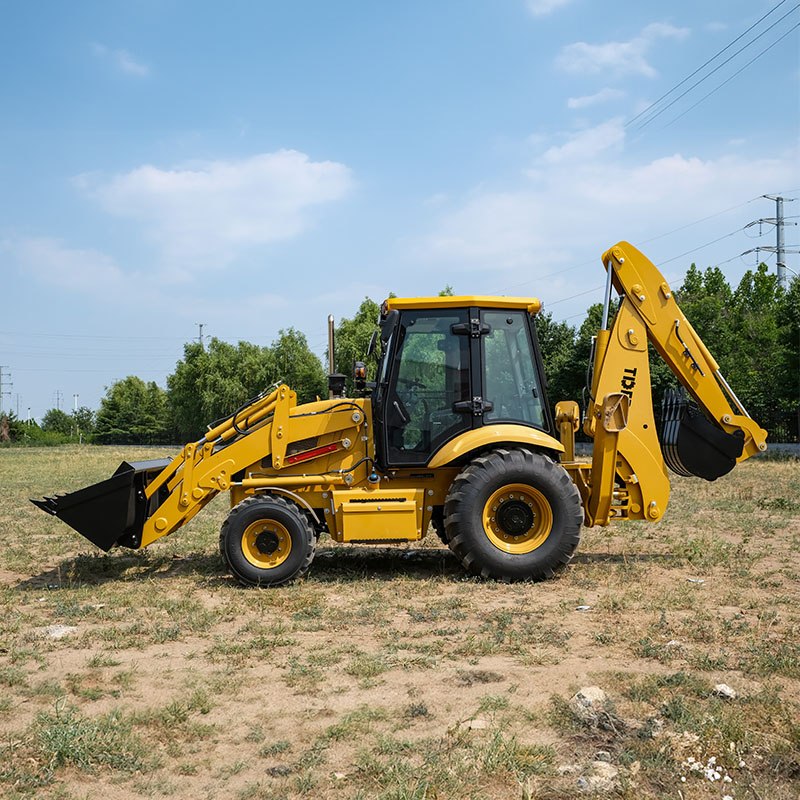

حفارة ذات محمل خلفي سعة 2.5 طن
ZT388
سمات
أدوات تحكم دقيقة للطيار لتسهيل التشغيل
تتميز آلة ZT388 بعصا تحكم سريعة الاستجابة توفر تشغيلاً سلساً ودقيقاً مع جهد تحكم خفيف. تساعد الاستجابة الحساسة المشغلين على القيام بحركات دقيقة أثناء الحفر والتحميل والتحديد، مع تقليل جهد التحكم غير الضروري خلال دورات العمل الطويلة.
هيكل حفارة خلفي قوي مصمم لأداء الحفر
يوفر الإطار المتكامل أساسًا هيكليًا متينًا لأعمال الحفر الصعبة. كما يوفر تصميم نهاية الحفر المتطور والتصميم المحوري الأمثل زاوية دوران كبيرة للجرافة وقدرة عالية على تثبيت المواد، مما يساعد المشغل على الحفر والاحتفاظ بالمواد ونقلها بكفاءة أكبر.
تصميم حفار خلفي جانبي الإزاحة وجرافة ثمانية الوصلات
تجمع معدات العمل ذات المحراث الخلفي الجانبي بين قوة هيكلية عالية وتشغيل مستقر، مما يمنح الحفار ZT388 مرونة أكبر عند العمل بالقرب من المباني والخنادق والمناطق الضيقة الأخرى. في المقدمة، صُممت وصلة التحميل ذات الثماني حلقات لتوفير أداء تحميل فعال وحركة ملحقات مستقرة.
قوة يوتشاي مع خيارات محركات مرنة
تُزود الجرافة ZT388 بمحرك Yuchai YC4A105Z-T20 بقوة 75 كيلوواط، مما يوفر قوة عالية وكفاءة في استهلاك الوقود حتى في أصعب ظروف العمل. كما تتوفر خيارات محركات Cummins Euro III وWeichai Euro V، مما يسمح بتكوين الجرافة لتناسب متطلبات الانبعاثات الإقليمية المختلفة وبيئات التشغيل المتنوعة.
قوة جر عالية وقدرة على السير في الطرق الوعرة
تستخدم الجرافة ZT388 إطارات عريضة القاعدة منخفضة الضغط مخصصة للطرق الوعرة، تتميز بمقاومة عالية للتآكل، وقوة جر ممتازة، وقدرة فائقة على التكيف مع مختلف أنواع التضاريس. وبفضل المحور الخلفي المتأرجح، تحافظ الجرافة على تلامس أفضل مع التضاريس غير المستوية، وتوفر القدرة على الحركة والاجتياز اللازمة لظروف الإنشاءات المعقدة وأعمال الحفر.
رؤية المشغل والمراقبة الذكية
تعمل إضاءة العمل عالية السطوع وأضواء التحذير على تحسين الرؤية والوعي التشغيلي أثناء العمل الليلي أو في ظروف الرؤية المنخفضة. وتدمج لوحة العدادات الذكية المتطورة وظائف متعددة في شاشة عرض واضحة، مما يوفر معلومات فورية عن معايير الماكينة الرئيسية ويساعد المشغلين على مراقبة حالة المعدات أثناء التشغيل.
تحديد
| أبعاد النقل وأداءه | كتاب التشغيل | kg | 8200 |
| الأبعاد الكلية (الطول × العرض × الارتفاع) | mm | 6230 × 2365 × 3752 | |
| قاعدة العجلات | mm | 2200 | |
| الحد الأدنى للارتفاع عن الأرض | mm | 300 | |
| سعة الدلو | m³ | 1 | |
| قوة الاختراق | kN | 38 | |
| سعة مصعد التحميل | kg | 2500 | |
| ارتفاع تفريغ الدلو | mm | 2650 | |
| مدى وصول تفريغ الدلو | mm | 1025 | |
| عمق الحفر | mm | 52 | |
| سعة دلو الحفار الخلفي | m³ | 0.3 | |
| أقصى عمق للحفر | mm | 4085 | |
| زاوية تأرجح دلو الحفارة | ° | 190 | |
| أقصى قوة سحب | kN | 39 | |
| محرك | طراز المحرك | — | YC4A105Z-T20 |
| نوع المحرك | — | محرك رباعي الأشواط مزود بشاحن توربيني | |
| عدد الأسطوانات × القطر | — | 4 × 105 مم | |
| القدرة المقدرة | كيلوواط / حصان | 75 / 100 | |
| السرعة المصنفة | دورة في الدقيقة | 2400 | |
| الحد الأدنى لاستهلاك الوقود المحدد | غ/كيلوواط ساعة | 235 | |
| أقصى عزم دوران | نيوتن متر | 310 | |
| النزوح | L | 4.3 | |
| نظام التوجيه | نماذج أجهزة التوجيه | — | BZZ5-250 |
| زاوية التوجيه | ° | ±36 | |
| نصف قطر الدوران الأدنى | mm | 6581 | |
| ضغط النظام | ميجا باسكال | 12 | |
| المحاور | مصنع المحاور | — | مصنع محاور فيتشنغ |
| نوع ناقل الحركة الرئيسي | — | الاختزال المزدوج | |
| نوع التخفيض النهائي | — | التخفيض النهائي أحادي المرحلة | |
| حمولة المحور المقدرة | t | 4 / 18.5 | |
| نظام النقل – محول عزم الدوران | طراز محول عزم الدوران | — | YJ280 |
| يكتب | — | مرحلة واحدة، ثلاثة عناصر | |
| أقصى كفاءة | % | 84.4 | |
| ضغط المدخل | ميجا باسكال | 0.4–0.55 | |
| ضغط المخرج | ميجا باسكال | 1.2–1.5 | |
| طريقة التبريد | — | دوران ضغط تبريد الزيت | |
| نظام النقل – علبة التروس | يكتب | — | ناقل حركة ذو عمود ثابت |
| ضغط زيت القابض | كيلو باسكال | 1373–1569 | |
| تروس | — | 2 للأمام / 2 للخلف | |
| أقصى سرعة سفر | كم/ساعة | 22 | |
| الإطارات | مقاس الإطار | — | 14-17.5/19.5 لتر - 24 |
| ضغط الإطارات الأمامية | ميجا باسكال | 0.22 | |
| ضغط الإطارات الخلفية | ميجا باسكال | 0.22 | |
| نظام الفرامل | فرامل الخدمة | — | مكابح فرجار تعمل بالهواء فوق الزيت |
| النوع الخارجي | — | نعم | |
| التكيف الذاتي | — | نعم | |
| التوازن الذاتي | — | نعم | |
| فرامل التوقف / فرامل الطوارئ | — | يتم تطبيقها بواسطة القوة العاملة | |
| تحرير فرامل اليد | — | صادر عن قوة التشغيل اليدوي | |
| النظام الهيدروليكي | قوة حفر دلو الحفار | kN | 46.5 |
| قوة حفر ديبر | kN | 31 | |
| وقت رفع الدلو | s | 5.4 | |
| أوقات إنزال الدلو | s | 3.1 | |
| وقت إفراغ الدلو | s | 2 |
*ملاحظة: تخضع المواصفات والتكوينات للتغيير نتيجةً للتحديثات والتحسينات المستمرة للمنتج دون إشعار مسبق. جميع المعلومات للاسترشاد فقط، وبعض الميزات اختيارية. يُرجى التواصل مع فريق المبيعات الدولي لدينا للتأكيد. تخضع المواصفات والتكوينات النهائية للعقد الرسمي المُوقع من كلا الطرفين.
