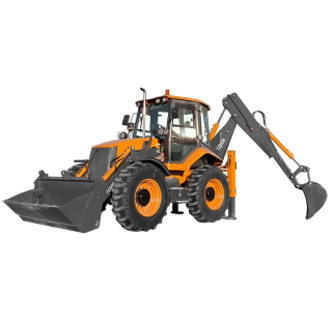

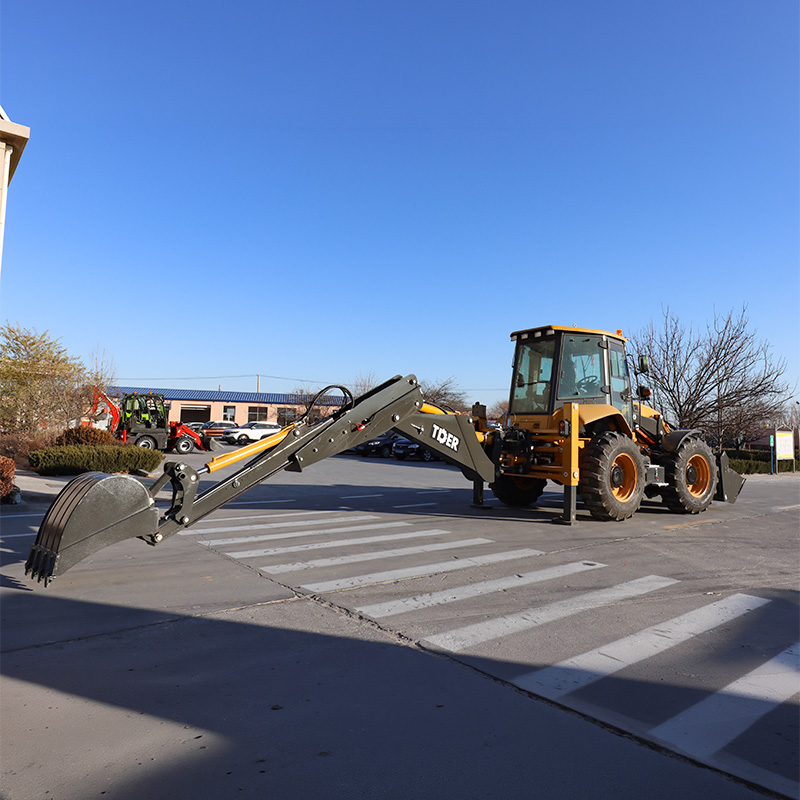

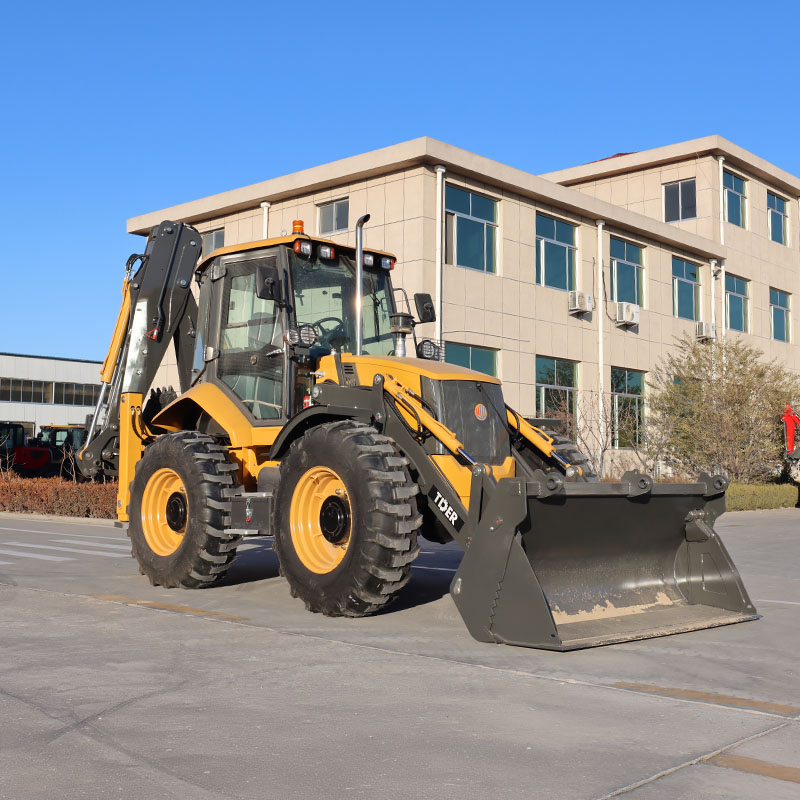

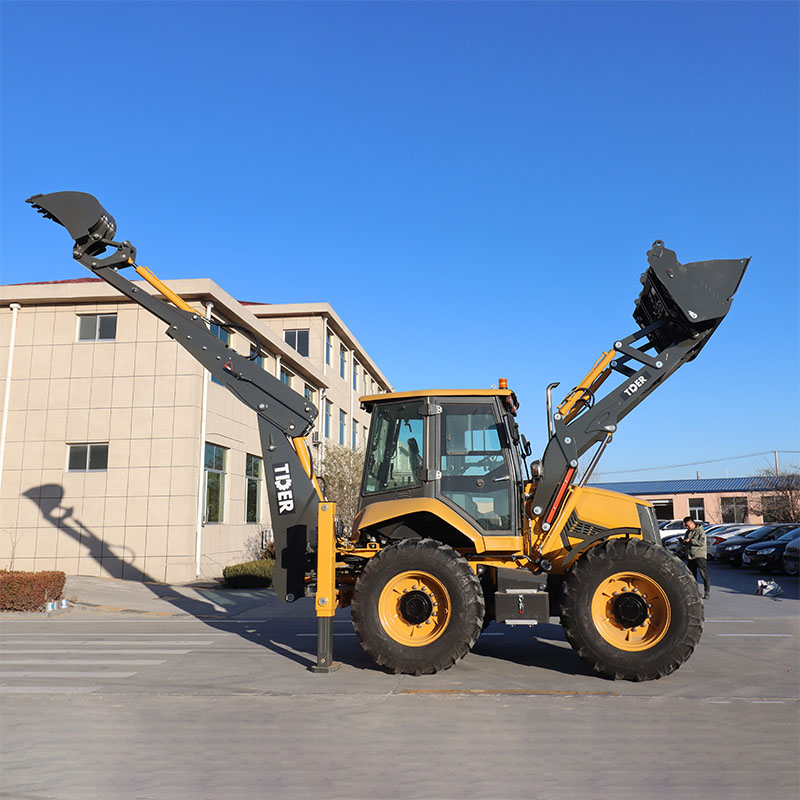

حفارة ذات محمل خلفي سعة 2.5 طن
ZT388H-III
سمات
نظام تحكم متطور ونظام تشغيل دقيق
يعمل نظام نقل الحركة الإلكتروني الكامل رباعي السرعات (4F/4R) على تحسين دقة تغيير التروس وسلاسة القيادة، مما يسمح للآلة بالاستجابة بشكل أسرع أثناء تغيرات الأحمال ودورات الحفر والتحميل المختلطة. وبالإضافة إلى نظام التحكم الهيدروليكي الكهرومغناطيسي، يحصل المشغل على تحكم أكثر دقة وسهولة في العمليات متعددة الوظائف، مما يحسن الكفاءة في ظروف مواقع العمل المعقدة.
نظام هيدروليكي عالي الأداء يتكيف مع الأحمال
تم تجهيز ZT388H-Ⅲ بنظام صمامات استشعار الحمل عالي الجودة من شركة Lecro، والذي يُصنف ضمن نفس مستوى أداء أنظمة Rexroth، مما يضمن توزيعًا دقيقًا للتدفق بناءً على متطلبات التشغيل في الوقت الفعلي. وبالإضافة إلى نظام مضخة المكبس المتغير، فإنه يوفر استجابة هيدروليكية أقوى، وتنسيقًا أكثر سلاسة بين العمليات المتعددة، وتقليلًا لفقد الطاقة أثناء التشغيل المتواصل في ظروف العمل الشاقة.
محور رطب لقدرة تحمل عالية وكبح مستقر
يستخدم نظام المحور الرطب هيكل فرملة مغمور بالزيت، مما يساعد على الحفاظ على أداء فرملة مستقر في ظل ظروف التشغيل المستمرة تحت الأحمال الثقيلة ودرجات الحرارة العالية، ويقلل من تضاؤل قوة الفرامل ويحسن السلامة على المنحدرات. في الوقت نفسه، يعزز تصميم التشحيم المغلق تبديد الحرارة ومقاومة التآكل، مما يطيل عمر الخدمة ويقلل من وتيرة الصيانة في بيئات الإنشاءات القاسية.
نظام التحكم الميكانيكي المباشر للسلامة لقفل الحفريات
يُتيح نظام قفل الكابلات الذي يتم تشغيله من داخل الكابينة قفلًا ميكانيكيًا مباشرًا لذراع الحفارة، مما يُحسّن السلامة أثناء النقل، وحالات التوقف عن العمل، وظروف عدم التشغيل. ويُقلل هذا من مخاطر الحركة غير المقصودة للذراع، ويعزز ثقة المشغل أثناء إعادة تموضع الآلة.
نظام المقصورة المتكامل لسلامة وراحة المشغل
توفر الكابينة المزودة بنظام حماية معتمد ضد الانقلاب أمانًا هيكليًا معززًا في ظروف العمل القاسية، بينما يضمن نظام التكييف المتكامل راحة المشغل أثناء ساعات العمل الطويلة. هذا المزيج يعزز ثقة المشغل في السلامة ويزيد من قدرته على التحمل في البيئات الصعبة.
تحديد
| الأبعاد الكلية | الأبعاد (مم) | 6500*2500*3800 |
| قاعدة العجلات (مم) | 2250 | |
| مقياس المسار (مم) | 2050 | |
| الحد الأدنى للارتفاع عن الأرض (مم) | 400 | |
| نصف قطر الدوران الأدنى (مم) | 4200 | |
| معايير الأداء | ضغط النظام (ميجا باسكال) | 18 |
| الوزن الإجمالي للجهاز (كجم) | 9200/9600 | |
| السرعة القصوى (كم/ساعة) | 38 | |
| أقصى قدرة على التسلق (°) | 35 | |
| معايير الحفر | أقصى عمق للحفر التلسكوبي (مم) | 4000/5300 |
| أقصى نصف قطر للحفر (مم) | 5700/6500 | |
| أقصى ارتفاع للرفع (مم) | 5800/6300 | |
| سعة الدلو (م³) | 0.3 | |
| أقصى قوة حفر (كيلو نيوتن) | 46 | |
| زاوية دوران الحفارة (°) | 190 | |
| أقصى نصف قطر حفر الجرافة (مم) | 900 | |
| معلمات التحميل | أقصى ارتفاع للتفريغ (مم) | 2800 |
| أقصى مسافة للتفريغ (مم) | 800 | |
| سعة الدلو (م³) | 1.2 | |
| قوة الاختراق (كيلو نيوتن) | 72 | |
| محرك | نموذج | يوشاي |
| يكتب | شاحن توربيني | |
| القدرة المقدرة (كيلوواط) | 75 | |
| السرعة المقدرة (دورة/دقيقة) | 2200 | |
| عدد الأسطوانات - القطر | 4-108 | |
| نظام النقل | الانتقال | ناقل الحركة شبه الإلكتروني |
| عدد التروس | 4 للأمام، 4 للخلف | |
| محول عزم الدوران الهيدروستاتيكي | بيليان YJ315K-II | |
| المحور | ماركة | محور القيادة 30 |
| الإطارات | 16.9-28 | |
| فرامل القيادة | فرامل قرصية تعمل بالهواء فوق الفرامل الهيدروليكية | |
| فرامل اليد | فرامل اليد | |
| سعة الزيت | خزان الوقود (لتر) | 150 |
| خزان زيت هيدروليكي (لتر) | 150 | |
| آحرون | نوع محرك الأقراص | دفع رباعي |
| نوع ناقل الحركة | محرك هيدروليكي متغير السرعة | |
| نظام التحكم | التحكم الهيدروليكي الكهرومغناطيسي |
