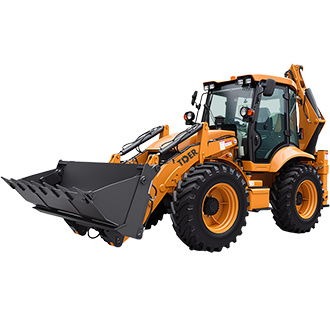

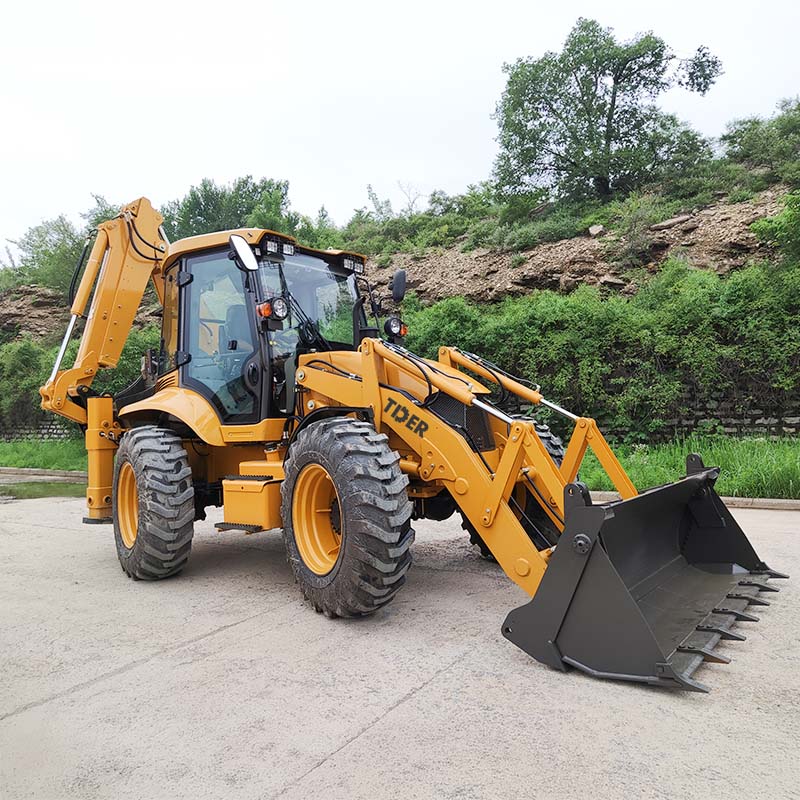

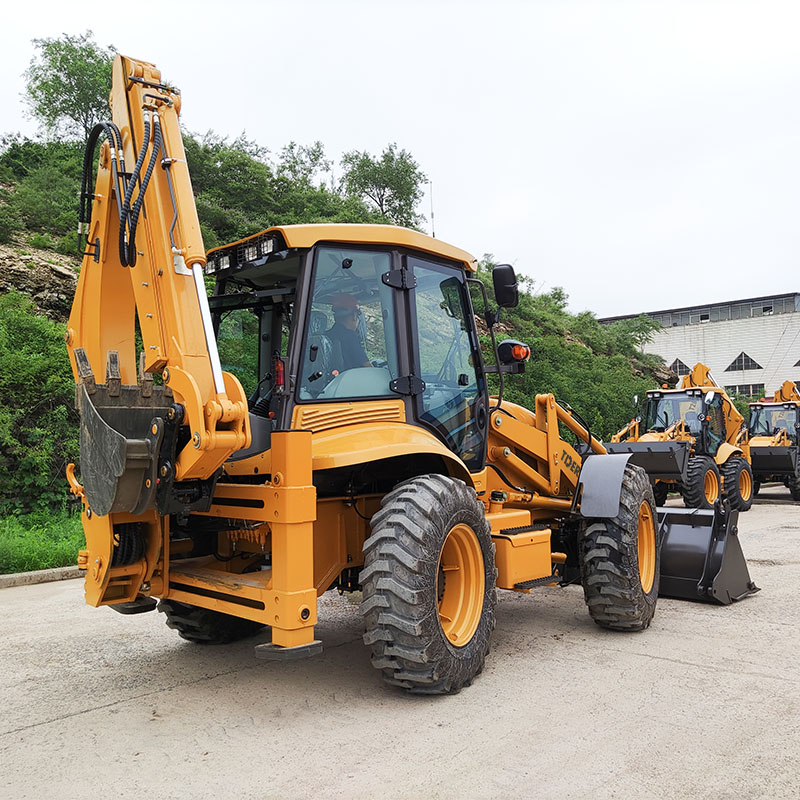

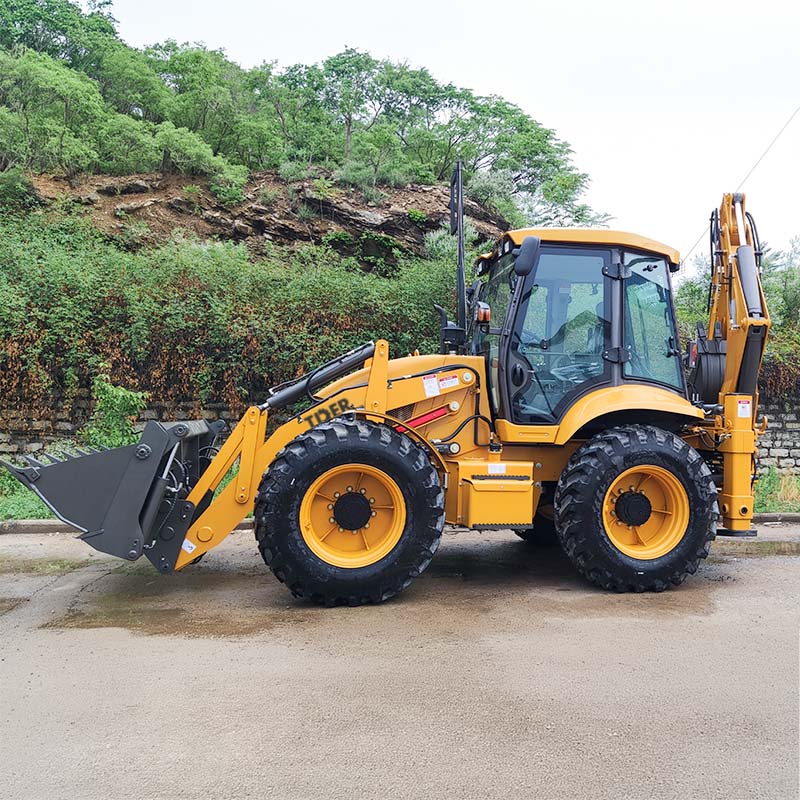

حفارة ذات محمل خلفي سعة 2.5 طن
ZT388H
سمات
قوة محرك مُحسّنة لأداء تحميل وحفر أقوى
تم تجهيز الحفارة ZT388H بمحرك Yuchai مطور بقوة 81 كيلوواط أو Weichai بقوة 82 كيلوواط، مما يوفر الطاقة اللازمة لأعمال التحميل والحفر. ويساعد تصميم المحرك ذي القدرة الأعلى على الحفاظ على الأداء الإنتاجي للآلة عند مناولة المواد أو الحفر أو التنقل بين مناطق العمل.
نظام هيدروليكي لاستشعار الأحمال للتحكم السريع في الآلات
يُوفر نظام دانفوس الهيدروليكي القياسي المُستشعر للحمل تدفقًا هيدروليكيًا وفقًا لمتطلبات العمل، مما يُساعد الآلة على الاستجابة بسلاسة أثناء عمليات التحميل والحفر والتوجيه. يدعم هذا التصميم تحكمًا أكثر دقة مع الاستفادة الأمثل من الطاقة الهيدروليكية المتاحة.
ثلاثة أوضاع للتوجيه لزيادة القدرة على المناورة في موقع العمل
توفر آلة ZT388H ثلاثة أوضاع للتوجيه لتكييفها مع ظروف العمل المختلفة. يمكن للمشغلين اختيار وضع التوجيه المناسب للحركة التقليدية، أو المناورة في المساحات الضيقة، أو التحرك الجانبي، مما يحسن المرونة عند العمل في المناطق المحصورة أو حول العوائق.
حفارة خلفية منزلقة هيدروليكية لتحديد مواقع العمل بشكل أسرع
تستخدم وحدة الحفر الخلفية آلية انزلاق هيدروليكية، مما يسمح بتعديل وضعية عمل الحفارة الخلفية هيدروليكيًا بدلاً من الاعتماد على إعادة التموضع اليدوي. وهذا يُسهّل محاذاة معدات الحفر مع منطقة العمل ويُحسّن من سهولة التشغيل أثناء مهام الحفر المتكررة.
كابينة مزودة بنظام حماية من الأجسام المتساقطة (FOPS) ونظام حماية من الانقلاب (ROPS) مع خيارات تحكم مرنة للمشغل
توفر الكابينة المتكاملة المزودة بنظام حماية من الأجسام المتساقطة (FOPS) ونظام حماية من الانقلاب (ROPS) بيئة تشغيل آمنة مع الحفاظ على رؤية واضحة حول الآلة. كما يمكن لمقعد دوار اختياري مزود بأذرع تحكم مدمجة أن يُحسّن وضعية عمل المشغل، مما يُسهّل عليه الانتقال بين مهام التحميل والحفر.
قيادة ثابتة لراحة أكبر للسائق
يُساهم نظام تثبيت الهيكل المُصمم خصيصًا في تقليل التمايل والارتداد أثناء سير الآلة، لا سيما عند التحرك على أرض غير مستوية. ومن خلال تحسين ثبات الحركة، يُساعد هذا النظام في توفير بيئة عمل أكثر راحة خلال فترات التشغيل الطويلة.
تكوين متعدد الاستخدامات للتحميل والحفر وأعمال الموقع
تجمع آلة ZT388H بين جرافة تحميل سعة 1.2 متر مكعب، وجرافة حفار خلفي سعة 0.3 متر مكعب، ونظام توجيه رباعي، ونظام توجيه جانبي، بالإضافة إلى العديد من التكوينات الهيدروليكية المساعدة في آلة واحدة. وتدعم الميزات القياسية، مثل نظام تعويم جرافة التحميل، وكاميرا الرؤية الخلفية، وشاشة LCD، ونظام التسخين المسبق للمحرك، وتجهيز أنابيب المطرقة الخلفية، استخدامها في مختلف مهام البناء ومناولة المواد.
تحديد
| الأبعاد الكلية | الطول الإجمالي (الجرافة عند الأرض) | mm | 6450 ± 80 |
| العرض الكلي | mm | 2650 ± 20 | |
| عرض الدلو | mm | 2620 | |
| الارتفاع الكلي (سطح المقصورة) | mm | 3120 ± 10 | |
| الارتفاع الكلي (أعلى ذراع الحفر) | mm | 3940 ± 20 | |
| قاعدة العجلات | mm | 2335 ± 10 | |
| مداس العجلة | mm | 2139 ± 10 | |
| نظام التحميل | الحمل المقدر | kg | 2500 |
| كتاب التشغيل | kg | 10400 | |
| سعة الجرافة المقدرة | m³ | 1.2 | |
| أقصى ارتفاع للتفريغ (زاوية تفريغ 41 درجة) | mm | 3050 ± 50 | |
| مسافة التخلص من النفايات | mm | 870 ± 20 | |
| نصف قطر الدوران (خارج الإطارات) | mm | 5750 ± 50 | |
| نظام الحفر | سعة دلو الحفر المقدرة | m³ | 0.3 |
| أقصى عمق للحفر | mm | 3820 ± 20 | |
| أقصى نصف قطر للحفر | mm | 5345 ± 20 | |
| أقصى ارتفاع للتحميل | mm | 3740 ± 20 | |
| أقصى قوة حفر | كغف | 5100 | |
| أقصى ارتفاع للحفر | mm | 5470 ± 20 | |
| قوة الرفع عند أقصى نصف قطر للحفر | kg | 1220 | |
| أقصى عمق للحفر مع ذراع ممتد (ذراع تلسكوبي) | mm | 4970 ± 20 | |
| أقصى ارتفاع للتحميل مع ذراع الرافعة الممتدة (الذراع التلسكوبية) | mm | 4983 ± 20 | |
| أقصى ارتفاع للحفر مع الذراع الممتدة (الذراع التلسكوبية) | mm | 6680 ± 20 | |
| محرك | طراز المحرك | — | YC4A105Z-T20 |
| نوع التبريد | — | التبريد المائي | |
| القدرة المقدرة | kW | 75 | |
| النزوح | L | 4.8 | |
| السرعة المصنفة | دورة في الدقيقة | 2200 | |
| أقصى عزم دوران | نيوتن متر | 400 | |
| الشركة المصنعة | — | يوشاي | |
| الانتقال | نوع محول عزم الدوران | — | محول عزم الدوران الهيدروليكي |
| طراز محول عزم الدوران | — | 315 | |
| طريقة التبريد | — | دوران الزيت المضغوط | |
| طراز علبة التروس | — | 28 | |
| نوع علبة التروس | — | ناقل حركة هيدروليكي متزامن يعمل ميكانيكياً | |
| نموذج المحور الدافع | — | WZL100 | |
| تغيير التروس | — | 4 للأمام / 4 للخلف | |
| السرعة الأمامية 1 | كم/ساعة | 5 | |
| السرعة الأمامية 2 | كم/ساعة | 10 | |
| السرعة الأمامية 3 | كم/ساعة | 18 | |
| السرعة الأمامية 4 | كم/ساعة | 32 | |
| سرعة الرجوع للخلف 1 | كم/ساعة | 5 | |
| سرعة الرجوع للخلف 2 | كم/ساعة | 10 | |
| سرعة الرجوع للخلف 3 | كم/ساعة | 18 | |
| سرعة الرجوع للخلف 4 | كم/ساعة | 32 | |
| نموذج الإطار | — | 16.9-28 | |
| النظام الهيدروليكي | إزاحة المضخة العاملة | مل/ر | 63 |
| مضخات عاملة | ميجا باسكال | 20 | |
| نموذج المحول | — | BZZ5-250 | |
| ملحق المطرقة الهيدروليكية | قطر القضيب | mm | 68-70 |
| ضغط العمل | ميجا باسكال | 11-14 | |
| تردد التأثير | معدل النبضات في الدقيقة | 500–900 | |
| نطاق التدفق | لتر/دقيقة | 25–45 | |
| الطاقة الحركية | kN | 49 | |
| القدرات النفطية | خزان زيت هيدروليكي | L | 125 |
| خزان الوقود | L | 125 | |
| المعدات القياسية | محرك | — | يوشاي |
| معيار انبعاثات المحرك | — | المرحلة الثانية في الصين | |
| مقصورة | — | مع تصميم للحماية من الانقلاب | |
| تكييف | — | نعم؛ تعمل ميكانيكياً | |
| الانتقال | — | شانمون | |
| المحور | — | شانمون | |
| مضخة هيدروليكية | — | جينان كوانتشنغ | |
| صمام التحويل وصمام الأولوية | — | جينينغ إيتون | |
| خراطيم الكسارة الهيدروليكية | — | تعيين | |
| عربة | — | هيدروليكي | |
| الإطارات | — | دفع رباعي، 16.9-28 |
*ملاحظة: تخضع المواصفات والتكوينات للتغيير نتيجةً للتحديثات والتحسينات المستمرة للمنتج دون إشعار مسبق. جميع المعلومات للاسترشاد فقط، وبعض الميزات اختيارية. يُرجى التواصل مع فريق المبيعات الدولي لدينا للتأكيد. تخضع المواصفات والتكوينات النهائية للعقد الرسمي المُوقع من كلا الطرفين.
عرض المنتجات
لماذا تختار TDER؟
20+سنوات من الخبرة
158 دولة يتم تقديم خدماتها
42000 متر مربع من الإنتاج المتقدم
مبيعات سنوية تتجاوز 91 مليون دولار
معرض
الأسئلة الشائعة
المنتجات ذات الصلة
-
جرافة تحت الأرض سعة 1.6 طن لتعدين الأنفاق الضيقة- الحمل المقدر:
1600 kg
- سعة الدلو:
0.6 m³
- عرض الآلة:
1700 mm
- الحمل المقدر:
-
جرافة تعدين تحت الأرض سعة 2 طن مع خيار محرك كمنز- الحمل المقدر:
2000 kg
- سعة الدلو:
1 m³
- عرض الآلة:
1800 mm
- الحمل المقدر:
-
جرافة تحت الأرض سعة 2 طن مزودة بذراع مزدوجة معززة- الحمل المقدر:
2000 kg
- سعة الدلو:
1 m³
- عرض الآلة:
1830 mm
- الحمل المقدر:
-

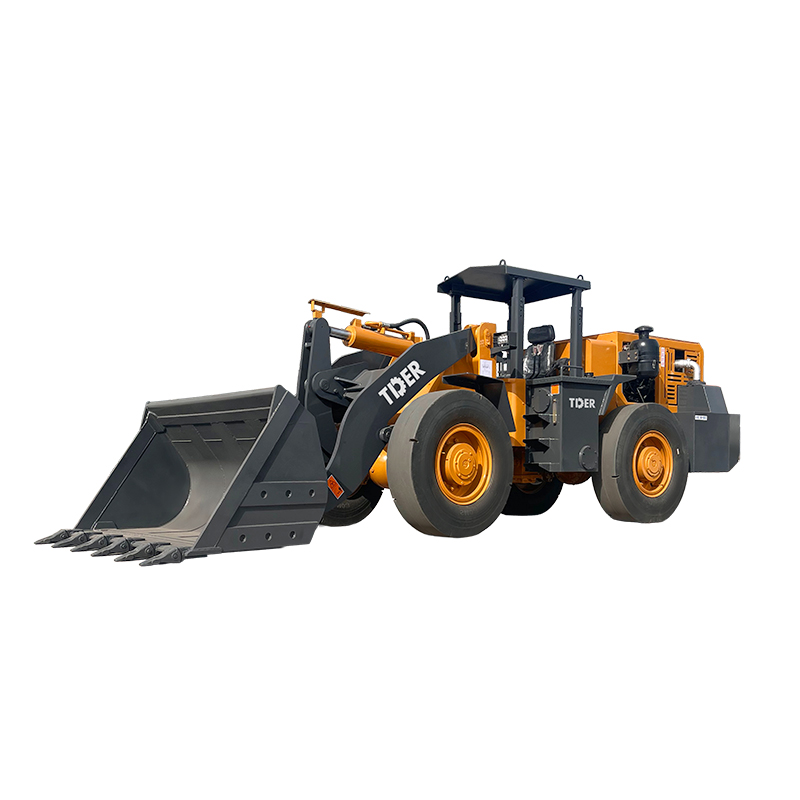

رافعة مناجم فحم أحادية الذراع سعة 3.5 طن- الحمل المقدر:
