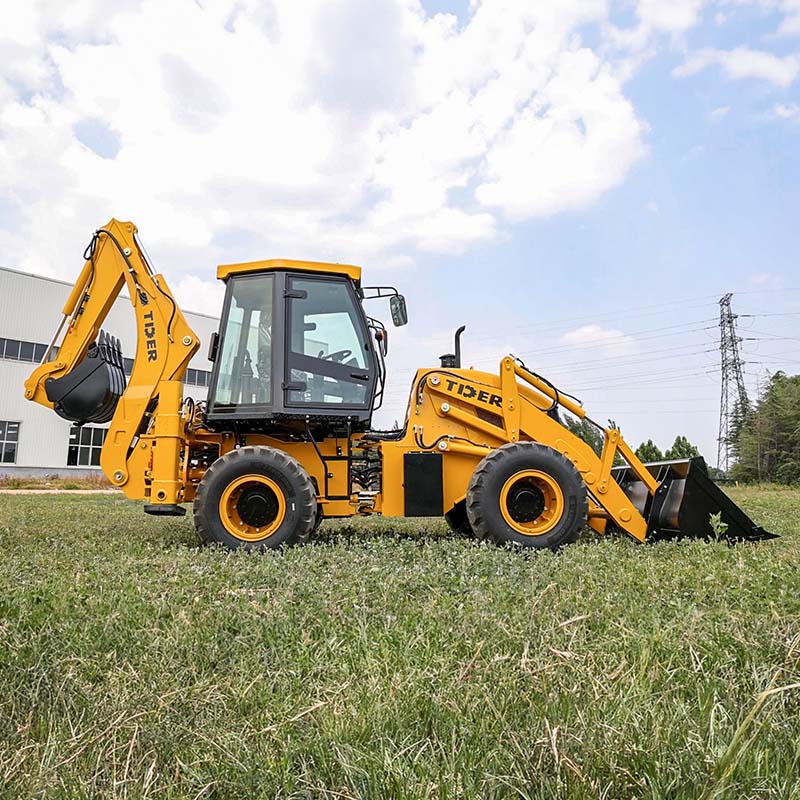

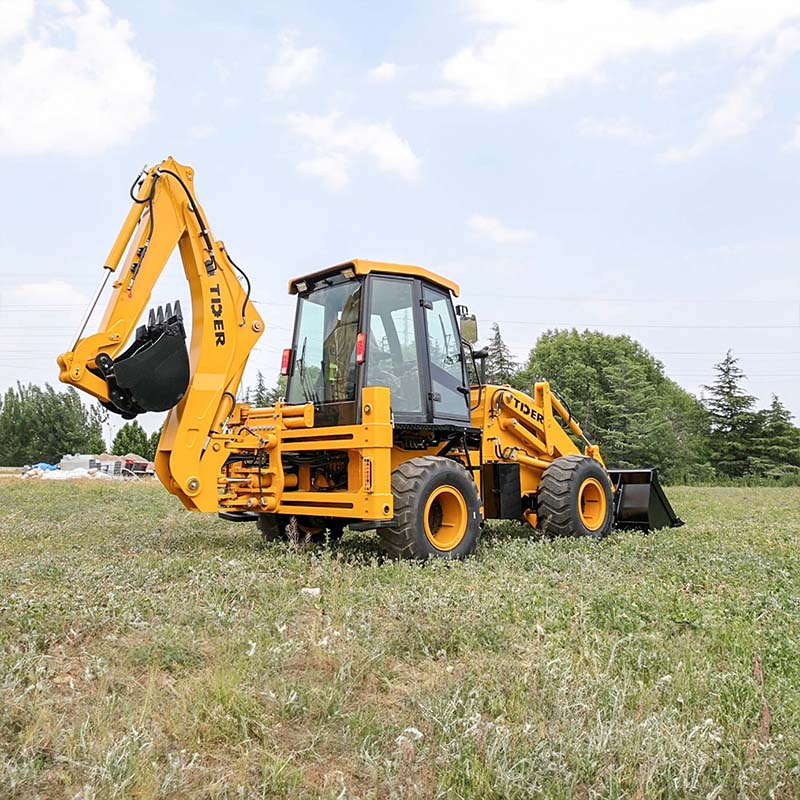

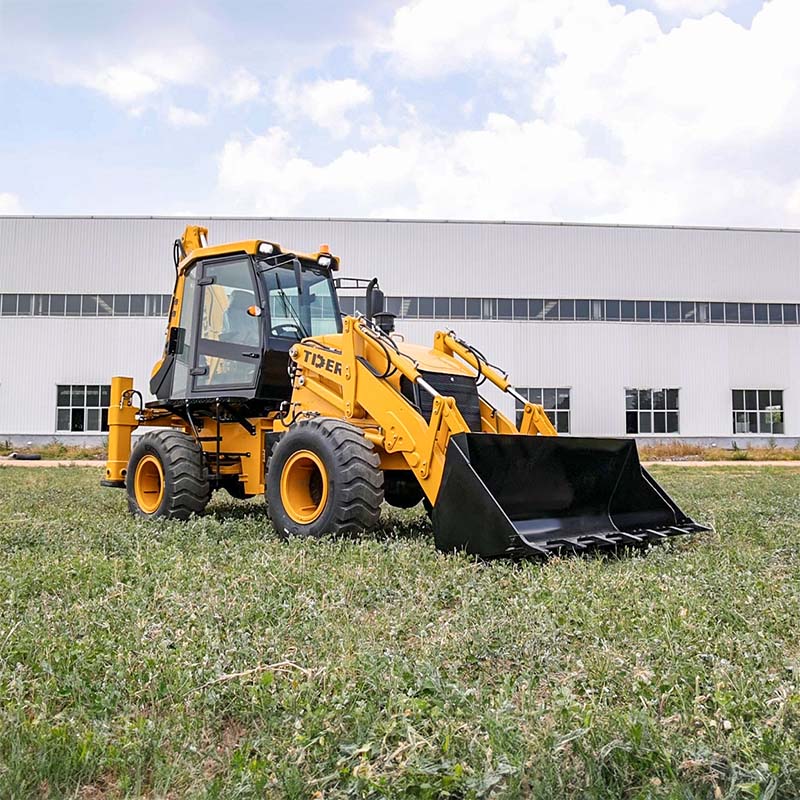

حفارة ذات محمل خلفي سعة 2.5 طن
ZT30-25
سمات
محرك عالي القدرة مزود بنظام حقن الوقود الإلكتروني ذي السكة المشتركة لضمان التشغيل الفعال
تُزود الجرافة ZT30-25 بمحرك Yuchai YC4A110Z-T23 بقوة 81 كيلوواط، مما يوفر قوة كبيرة للتحميل والحفر والتنقل في الموقع. ويُحسّن نظام حقن الوقود ذو الضغط العالي المُتحكم به إلكترونيًا من توصيل الوقود وكفاءة الاحتراق، مما يُساعد على خفض استهلاك الوقود مع الحفاظ على الأداء الإنتاجي في مختلف ظروف العمل.
أنظمة تحكم هيدروليكية تجريبية لتشغيل الآلات بدقة
توفر أذرع التحكم الهيدروليكية تحكمًا دقيقًا وسريع الاستجابة في المعدات العاملة بأقل جهد بدني. وبالإضافة إلى وحدة تحكم متعددة الوظائف، يتيح النظام إدارة وظائف الماكينة الرئيسية بسهولة من موقع المشغل، مما يساعد على تقليل الإجهاد أثناء العمليات المتكررة.
نظام توجيه هيدروليكي كامل وإطار مفصلي لسهولة المناورة
تجمع آلة ZT30-25 بين التوجيه الهيدروليكي الكامل والإطار المفصلي المركزي، مما يوفر نصف قطر دوران أصغر وقدرة فائقة على المناورة. صُمم الهيكل المفصلي عالي المتانة لتوفير دعم ثابت مع تمكين الآلة من العمل بكفاءة في المناطق الضيقة ومواقع العمل المعقدة.
مقصورة واسعة مع مساحة زجاجية كبيرة لرؤية أفضل
تتميز الكابينة بمساحة زجاجية واسعة توفر إضاءة طبيعية جيدة ومجال رؤية واسع حول الآلة. كما يوفر تصميمها الداخلي الفسيح والمريح مساحة أكبر للمشغل للعمل، مع تحسين الرؤية والراحة أثناء فترات التشغيل الطويلة.
هيكل معزز لتفريغ الدلو من أجل تحرير المواد بسلاسة أكبر
تستخدم الجرافة الأمامية هيكلاً مُحسَّناً للوحة التفريغ لتسهيل إخراج المواد وتقليل الصدمات أثناء التفريغ. يُسهم هذا التصميم في تحسين كفاءة التفريغ مع تقليل الصدمات المتكررة على هيكل الجرافة أثناء التشغيل اليومي.
نظام دفع رباعي لتشغيل موثوق على مختلف أنواع التضاريس
تأتي الجرافة ZT30-25 مزودة بنظام دفع رباعي قياسي، مما يوفر قوة جرّ مناسبة للتحميل والحفر والتنقل عبر مواقع البناء غير المستوية. وقد صُمم نظام الدفع ليتناسب مع الهيكل المفصلي، مما يضمن حركة ثابتة عند العمل على أرض متغيرة.
تحديد
| الأبعاد الكلية | الطول × العرض × الارتفاع | mm | 5910 × 2268 × 3760 |
| قاعدة العجلات | mm | 2250 | |
| عرض المسار | mm | 1640 | |
| الحد الأدنى للارتفاع عن الأرض | mm | 300 | |
| المواصفات الفنية الرئيسية | تحميل ضغط النظام الهيدروليكي | ميجا باسكال | 18 |
| ضغط النظام الهيدروليكي للحفر | ميجا باسكال | 20 | |
| ضغط نظام التوجيه الهيدروليكي | ميجا باسكال | 12 | |
| تدفق النظام | لتر/دقيقة | 120 | |
| وضع التشغيل | — | نظام دفع رباعي، نظام هيدروليكي كامل | |
| كتاب التشغيل | kg | 7600 | |
| أقصى سرعة سفر | كم/ساعة | 22 | |
| أقصى قدرة على التسلق | ° | 30 | |
| جرافة التحميل الأمامي | سعة الدلو | m³ | 1 |
| الحمل المقدر | kg | 2500 | |
| أقصى ارتفاع لدبوس مفصلة الجرافة | mm | 3400 | |
| ارتفاع تفريغ الدلو | mm | 2795 | |
| مدى وصول تفريغ الدلو | mm | 1048 | |
| سعة الرفع | kN | 25 | |
| وظيفة التسوية الذاتية الهيدروليكية للجرافة | — | نعم | |
| وقت رفع الدلو | s | 6.8 | |
| أوقات إنزال الدلو | s | 2.5 | |
| وقت إفراغ الدلو | s | 1.2 | |
| أقصى قوة جر | kN | 39 | |
| أقصى قوة اختراق | kN | 38 | |
| جرافة الحفار الخلفي | سعة الدلو | m³ | 0.1–0.4 |
| ارتفاع تفريغ الدلو | mm | 3878 | |
| أقصى عمق للحفر | mm | 4080–4500 | |
| أقصى نصف قطر للحفر | mm | 5688 | |
| زاوية دوران الجرافة | ° | 190 | |
| قوة حفر الدلو | kN | 46 | |
| قوة الحفر بالعصا | kN | 31 | |
| محرك ديزل | طراز المحرك | — | يوتشاي YC4A105Z-T20 |
| القدرة المقدرة | كيلوواط (حصان) | 75 (100) | |
| السرعة المصنفة | دورة في الدقيقة | 2400 | |
| عدد الأسطوانات × قطر الأسطوانة | — | 4 × 102 مم | |
| أقصى عزم دوران | نيوتن متر | 400 | |
| الحد الأدنى لاستهلاك الوقود المحدد | غ/كيلوواط ساعة | 235 | |
| النزوح | L | 4.3 | |
| نظام النقل | نوع ناقل الحركة | — | ناقل حركة ذو عمود ثابت |
| تغيير التروس | — | 2 للأمام / 2 للخلف | |
| محول عزم الدوران | — | YJ-280 | |
| مضخة القيادة | — | CDXaf3016-IL | |
| إزاحة مضخة القيادة | مل/ر | 16 | |
| مضخة التوجيه العاملة | — | CBGj2063 | |
| إزاحة مضخة التوجيه | مل/ر | 63 | |
| نظام التوجيه | نوع التوجيه | — | نظام توجيه هيدروليكي مفصلي |
| طراز صمام التحكم في التوجيه | — | BZZ5-250 | |
| طراز صمام التحكم في التوجيه | — | YSF25S-00 | |
| زاوية التوجيه | ° | اليسار/اليمين 36 ± 1 | |
| نصف قطر الدوران الأدنى | mm | 5018 | |
| المحاور | نوع ناقل الحركة الرئيسي | — | ترس مخروطي أحادي التخفيض |
| نوع تخفيض السرعة للعجلة | — | تخفيض تروس كوكبي أحادي المرحلة | |
| الإطارات والفرامل | مقاس الإطار | — | 16/70-20 |
| ضغط الإطارات الأمامية | ميجا باسكال | 0.22 | |
| ضغط الإطارات الخلفية | ميجا باسكال | 0.2 | |
| فرامل الخدمة | — | فرامل قرصية تعمل بالهواء المضغوط على جميع العجلات الأربع | |
| فرامل اليد | — | فرامل قرصية يدوية | |
| سعات إعادة التعبئة | خزان الوقود | L | 80 |
| سعة زيت ناقل الحركة | L | 25 | |
| سعة زيت المحور الأمامي | kg | 9 | |
| سعة زيت المحور الخلفي | kg | 9 | |
| خزان زيت هيدروليكي | L | 140 |
*ملاحظة: تخضع المواصفات والتكوينات للتغيير نتيجةً للتحديثات والتحسينات المستمرة للمنتج دون إشعار مسبق. جميع المعلومات للاسترشاد فقط، وبعض الميزات اختيارية. يُرجى التواصل مع فريق المبيعات الدولي لدينا للتأكيد. تخضع المواصفات والتكوينات النهائية للعقد الرسمي المُوقع من كلا الطرفين.
